PCB設計：利用專業的電路設計軟件（如Altium Designer、Eagle等）進行電路設計。設計包括電路走線、元器件布局、電源與地線分配等。

PCB制作：將設計好的電路圖案轉移到覆銅板上，通常通過光刻技術實現。通過化學或物理方法去除多余的銅箔，形成精確的電路走線。

元器件采購與檢驗：根據設計需求采購相應的電子元器件。對元器件進行嚴格的質量檢驗，確保其性能符合設計要求。

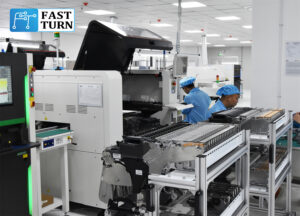

SMT貼片加工：使用SMT設備進行元器件的貼片加工。SMT設備能夠精確地將元器件貼裝到PCB上的指定位置。

焊接與組裝：對貼裝好的元器件進行焊接，確保其與電路走線形成良好的電氣連接。根據需要進行其他組裝工作，如連接排線、安裝插座等。

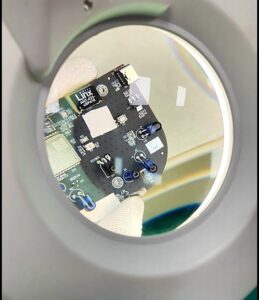

測試與調試：對完成的PCBA板進行測試，包括功能測試、性能測試等。根據測試結果進行必要的調試，確保PCBA板正常工作。
