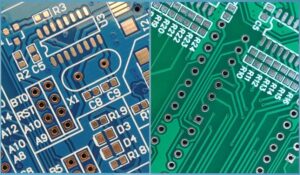

在PCB（Printed Circuit Board，印刷電路板）制造中，沉金工藝與噴錫工藝是兩種常見的表面處理技術，它們在多個方面存在顯著的差異。以下是對這兩種工藝的具體比較：
一、工藝原理

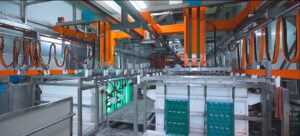

- 沉金工藝：通過化學鍍金的方法，在金屬表面形成一層金膜。這一過程通常包括將金屬基材浸入含有金鹽的溶液中，通過化學反應在金屬表面沉積金原子，形成一層均勻、致密的金膜。

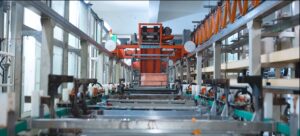

- 噴錫工藝：又稱為熱風整平（HASL），是通過物理氣相沉積的方法，在金屬表面形成一層錫膜。具體過程是將錫材料加熱至熔融狀態，然后通過高速氣流將其噴射到金屬基材表面，形成一層均勻、致密的錫膜。
二、性能特點
| 沉金工藝 | 噴錫工藝 | |
|---|---|---|
| 導電性 | 金具有優異的導電性能，沉金后的金屬表面導電性能顯著提高 | 錫具有較好的導電性能，噴錫后的金屬表面導電性能也得到提高，但略遜于金 |
| 耐腐蝕性 | 金具有很高的化學穩定性，不易被氧化或腐蝕 | 錫膜具有一定的耐腐蝕性，但不如金膜 |
| 耐磨性 | 金膜具有較高的硬度，沉金后的金屬表面耐磨性能較好 | 錫膜的硬度較低，耐磨性能較差 |
| 可焊性 | 金具有良好的可焊性，沉金后的金屬表面易于焊接，且焊接質量高 | 錫同樣具有良好的可焊性，噴錫后的金屬表面焊接也較為容易 |
| 裝飾性 | 金膜具有金黃色的光澤，沉金后的金屬表面具有良好的裝飾效果 | 錫膜具有銀白色的光澤，噴錫后的金屬表面具有一定的裝飾效果 |
三、應用領域
- 沉金工藝：由于其良好的導電性、耐腐蝕性、可焊性和耐磨性，沉金工藝廣泛應用于電子組裝、PCB制造、連接器制造等領域。特別是在對高可靠性要求較高的電子設備中，如金手指、接插件等部件的表面處理。
- 噴錫工藝：噴錫工藝因其成本較低、工藝成熟且可焊性能良好，也廣泛應用于電子組裝、PCB制造等領域。它常用于焊盤、線路等部位的表面處理，為后續的焊接提供良好的基礎。
四、成本與環境影響
- 成本：金材料成本較高，因此沉金工藝的成本相對較高；而錫材料成本較低，噴錫工藝的成本相對較低。
- 環境影響：沉金工藝對環境有一定污染，需要進行嚴格的環保處理；噴錫工藝雖然成本較低，但在高溫高壓的動態環境中品質難以控制穩定，且也可能對環境造成一定影響。
綜上所述，沉金工藝與噴錫工藝在PCB制造中各有其獨特的優勢和適用場景。在選擇時，需要根據具體的應用需求、成本考慮以及環保要求等因素進行綜合評估。
