隨著半導體行業達到較低的工藝節點，硅設計人員很難讓摩爾定律產生前幾代取得的成果。在單片系統芯片 (SoC) 設計中增加管芯尺寸在經濟上不再可行。將單片 SoC 分解為專用芯片（稱為小芯片）在成本、良率和性能方面具有顯著優勢。小芯片為制造商提供了優勢，即能夠僅縮小特定組件的工藝節點，同時將其他組件保持在更經濟的尺寸。此外，一些與功率相關的因素也發揮了作用。異構集成提供了一條替代路徑來與摩爾定律保持同步，而不是依賴于傳統的節點縮小技術。與傳統的單體結構相比，熱管理，因為它們增加了功率密度、物理尺寸和幾何形狀。

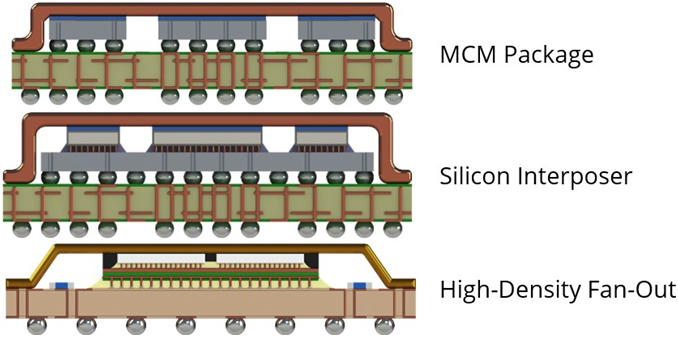

異構集成允許將不同流程節點和功能的組件封裝到單個模塊中。有多種方法，包括但不限于多芯片模塊 (MCM)、系統級封裝 (?SiP?)、2.5D 硅通孔 (?TSV?) 硅中介層和高密度扇出 (?HDFO)）。其中一些技術已經存在了很長一段時間，但直到最近才開始流行將大型單片 SoC 裸片分解成更小的子組件或小芯片，這些子組件或小芯片被封裝到單個模塊中。這種類型的異構封裝使公司能夠與摩爾定律的規模和經濟保持同步。異構封裝的好處很多。首先，設計人員不再受限于單節點技術。單個功能可以使用舊節點大小，而遷移到最新節點沒有經濟意義。其次，較小的芯片尺寸允許每個晶圓有更多的芯片，因此周邊的浪費更少。良率也有所提高，因為失敗的子組件不需要拒絕整個 SoC。雖然有很多應用異構封裝，這篇博文將特別關注高性能計算（HPC）。

互補金屬氧化物半導體 (CMOS) 器件以三種主要方式散熱：動態功率、短路耗散和泄漏。當電容器吸收能量進行充電時，由于電路內的開關活動而發生動態功耗。從歷史上看，這種方法是 CMOS 器件中功耗最高的來源，但最近在較低節點上，漏電流發揮了更重要的作用。對于 65nm 及以下的高科技節點，泄漏功率已增長到占設備總功耗的 50%。

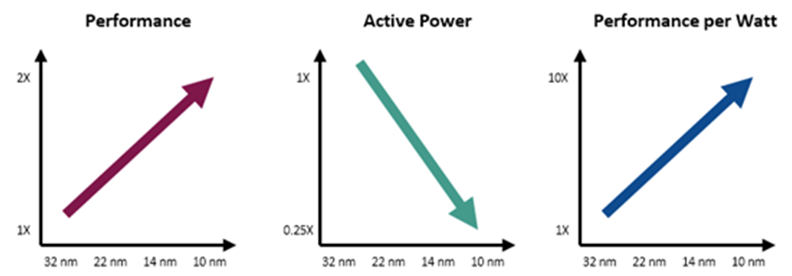

功耗被認為是芯片設計中最大的限制因素.?盡管可以將越來越多的內核壓縮到單個硅片中，但由于熱限制，同時以全性能運行所有這些內核是不可行的。相反，必須限制或停用內核以減輕過熱。無法使用硅的現象，通常被稱為“暗硅”，由于熱問題，硅區域必須停用，限制了整體設備的性能和效率，因為設備無法充分發揮其潛力。功耗不是一個正在消失的問題。隨著硅中每次計算的功率效率不斷提高，整體封裝功率密度也在增加。增加封裝功率密度需要仔細設計和材料考慮以優化熱性能。

功率密度趨勢

在超大規模數據中心和人工智能 (AI) 計算興起之前，每個機架 3-5 kW 的功率密度被認為是常態。在這個級別，機架中的芯片可以使用風冷散熱器進行冷卻。風冷散熱器會將空氣釋放到數據中心通道中，最終通過冷卻器或制冷裝置將熱量提取出來。如今，人工智能和其他新的 HPC 應用需要更多的每個芯片的功率，有些甚至超過 500 W。在標準機架尺寸的情況下，通過移動空氣冷卻機架不再有效，甚至不可行。事實上，數據中心機架功率密度預計將繼續上升，并有望在不久的將來達到每機架 15 至 30 kW。這種功率密度水平需要其他形式的冷卻。

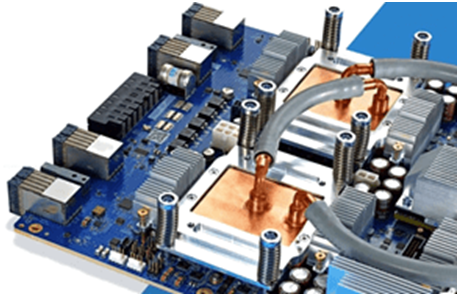

今天正在開發許多先進的冷卻解決方案。理想的冷卻解決方案可以使用現有的基礎設施來實施，并且不會從根本上改變數據中心環境。熱管和均熱板在閉環中使用相變熱傳遞，以實現顯著高于銅或鋁的有效熱導率。這些技術今天已經廣泛使用，但仍然面臨著相同的挑戰，即它們被實施到必須通過流動空氣冷卻的散熱器中。冷卻的下一個進展是液體冷卻。這可以通過兩種形式實現；通過使用冷板間接冷卻或通過浸入直接冷卻；后者是一種更具異國情調的形式。

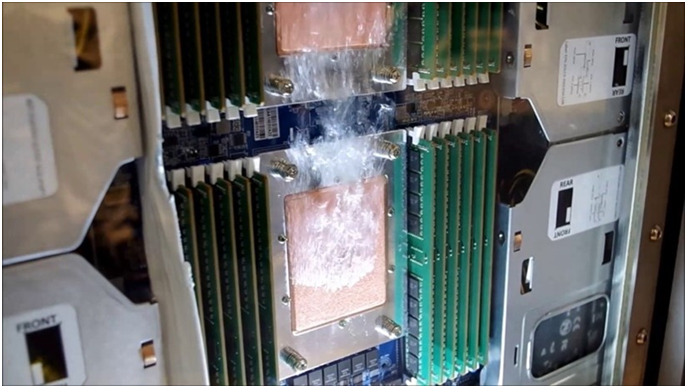

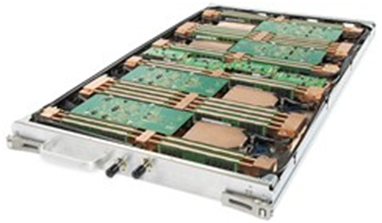

在浸沒式冷卻系統中，設備與介電冷卻劑直接接觸。根據冷卻劑和配置，浸入式系統可以使用單相或兩相液體運行。兩相浸沒式冷卻在冷卻液浴中的每個設備上都具有恒溫的優勢，但與單相系統相比，這些類型的系統實施起來更具挑戰性。浸沒式冷卻需要一個截然不同的數據中心環境，因為幾乎整個機架都必須密封以容納冷卻液。由于這與今天的習慣截然不同，因此需要克服重大障礙才能使浸入式冷卻在經濟上可行。無論如何，人們對直接和間接液體冷卻仍然很感興趣。開放計算項目 (OPC) 有兩個項目專注于開發浸沒和冷板冷卻的標準化解決方案。當今廣泛使用的主流風冷解決方案將無法支持 HPC 和 AI 的未來需求。

異質封裝的熱挑戰

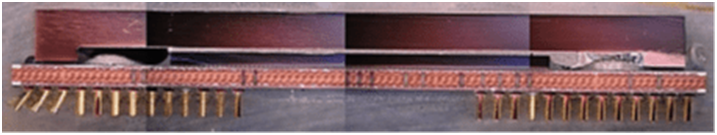

從熱傳導的角度來看，大多數異質封裝形式之間幾乎沒有區別。在高功率封裝中，將芯片或組件堆疊在高功率芯片上的情況并不常見，因此本次討論將僅考慮 2.5D 或 MCM 風格的設計。幾乎所有這些配置都涉及通過封裝頂部的相同基本熱流路徑。從結開始，熱量通過硅和熱界面材料 (TIM) 傳導，然后進入散熱器，然后消散到系統冷卻解決方案中。然而，用于異構集成的許多封裝選項都有自己獨特的工藝和物理特性，由于封裝的翹曲及其對熱界面材料的影響，它們會間接影響熱性能。



散熱器

對于大多數半導體封裝, 散熱器提供熱性能以及保護硅和翹曲控制的優勢。但是，在某些情況下，與散熱器蓋相比，直接將硅暴露于系統冷卻解決方案可提供更好的熱性能。當封裝與電阻非常低的 TIM II（封裝和系統散熱器之間的熱界面材料）和高性能散熱器（例如直接液體冷卻）連接時，蓋子內的實際熱量傳播非常小。在這種情況下，熱量主要從硅直接向上傳導，因此沿著該熱流路徑去除散熱器和 TIM I 的熱阻可能是有益的。然而，裸露的硅并非沒有自己的挑戰，

考慮到具有高電阻 TIM II 和較低性能散熱器的替代方案，例如簡單的風冷鋁散熱器，散熱器通常會提供熱優勢，因為熱量在離開封裝之前會擴散到更大的區域。系統冷卻解決方案的熱阻越高，封裝內的熱量傳播越多。由于熱阻是面積的函數，因此更大面積的熱傳遞到 TIM II 和散熱器會有效地“降低”它們的電阻。對于異質封裝，封裝的總面積通常存在高功率密度差異。因此，這對應于使用散熱器的更多潛在優勢。此外，整個封裝的溫度梯度越大，

異構封裝還涉及到組件的單個小芯片高度不同的挑戰，這可能是由于制造可變性或僅僅是不同類型的組件（例如小芯片與高帶寬內存 (HBM) 模塊）。使用集成的散熱器，它們可以被制造成通過不同的腔深度來補償不同的高度。在考慮堆疊芯片的容差累積時，最關鍵的是在最高功率芯片上保持最小的 TIM 粘合線。因此，散熱器腔在其設計中應考慮到這一點。



熱界面材料

對于大多數高性能計算情況，超過 95% 的設備總功率通過封裝頂部消散到系統級冷卻解決方案中。在一個封裝（不包括 3D）中，沿著這條路徑的唯一組件是硅、熱界面材料和銅（散熱器材料），除了裸露芯片封裝，它只有硅。由于硅是所需的半導體，而銅已經是最好的導熱材料之一，因此在材料選擇方面唯一的變量是熱界面材料。盡管熱界面材料的厚度至少比硅和散熱器的厚度小一個數量級，但它通常會貢獻超過 50% 的沿該路徑的熱阻。

TIM I 的選擇對于大功率封裝至關重要。該材料不僅需要低熱阻，還需要能夠承受封裝在組裝過程中所經歷的條件及其使用壽命。當器件在回流或操作期間加熱或冷卻時，由于封裝內銅、硅和有機物的熱膨脹系數 (CTE) 不匹配，TIM 將承受相當大的應力。在這些應力循環期間能夠保持粘附和內聚力與其體熱導率同樣重要。獲得這些特性的平衡具有挑戰性，目前最常見的是僅在光譜的相反兩端找到材料。凝膠和油脂型 TIM 由載有導電顆粒的聚合物基體組成，如鋁或銀。這些材料具有較低的彈性模量，但與金屬相比，它們的導熱率仍然較低。金屬焊料 TIM（例如銦）以極高的模量為代價提供非常高的熱導率，這對 TIM 的可加工性和可靠性提出了挑戰。

異構封裝為 TIM 提供了獨特的環境。TIM 不僅可以連接多個組件，還可以根據封裝連接多種材料類型。此外，與大型單片芯片相比，TIM 承受的應力可能不同。關于 TIM 的異構封裝的一個好處是可以在不同的組件上使用不同的 TIM。例如，中央處理器 (CPU) 芯片可以具有高性能 TIM，而低功率 HBM 模塊可以使用粘性 TIM 來減少封裝的翹曲。 TIM 電阻是其界面處的厚度、體熱導率和接觸電阻的函數。從本質上講，異質封裝通常非常大，因此這相當于大的 TIM 表面積。與 TIM 的總接觸表面積相比，它的厚度要小幾個數量級。這意味著材料的體電導率在 TIM 的總熱阻中的作用相對較小。因此，雖然先進的金屬焊接 TIM 相對于聚合物基材料具有極高的熱導率，但在異質封裝類型的大表面積上，熱效益只是增加的。此外，由于如此大的封裝的翹曲，這些高模量金屬 TIM 會受到很大的應力。

組件和小芯片組織

熱管理的第一道防線是硅本身。硅具有相對較高的導熱性，在緩解熱點方面表現出色。由于異構封裝將功能分解為單個組件，因此失去了大片硅的散熱優勢。然而，這實際上有利于熱性能，因為發熱組件分散開來，從而減少了它們的熱串擾。

熱感知組件或小芯片放置為封裝的熱優化提供了重要機會。芯片和封裝設計人員應仔細考慮組件放置的電氣和熱平衡，尤其是在涉及高功率時。在可能的情況下，應將高功率組件分散開，以便在整個封裝區域更均勻地分配功率。然而，封裝的邊緣和角落在散熱方面存在限制，因此高功率密度不應太靠近周邊。



系統集成

在不限制標線尺寸的情況下，異質封裝在面積方面可以包括更多的硅。因此，他們的整體體型也趨于增長。如今，超過 70 mm x 70 mm 的 MCM 封裝并不少見。在與 TIM II 和散熱器相關的系統級集成時，這種相對較大的封裝尺寸帶來了挑戰。為了保持 TIM II 界面的足夠熱阻，需要施加壓力。對于大型 MCM 的表面積，需要相當大的力來滿足這一壓力要求。這不僅會在封裝上產生壓力，還會在系統主板上產生壓力。高強度可能需要額外加強主板和/或散熱器安裝硬件，從而推高成本。如果無法對 TIM II 施加足夠的壓力，該設備將遭受熱性能下降的影響。這個問題展示了在大型異構封裝中實施散熱器的另一個好處：散熱器和 TIM II 應用的可變性可以通過散熱器進行補償，以實現更一致的熱性能。



封裝級熱性能增強的影響

正如前面部分所討論的，隨著系統級冷卻解決方案的進步，封裝對總系統熱阻的貢獻越來越大。有許多選擇可以利用熱增強封裝。在最基本的層面上，封裝熱阻的改進會相應地降低器件的結溫。半導體器件的一個普遍參考的經驗法則是，結溫每升高 10°C，工作壽命就會減少一半。因此，通過封裝級熱增強來降低結溫，可以顯著提高器件的理論工作壽命。

或者，熱增強封裝可以在更高的功率下運行，因為系統級冷卻解決方案可以支持額外的熱負載，同時保持相同的結溫。由于結溫通常會限制芯片性能，因此這是利用具有改進熱阻的封裝的明確選擇。

增加了一些功能以增強其熱性能的封裝仍然會散發與原始設計相同的熱量，但結點和環境之間的溫差會減小。在系統層面，降低封裝的熱阻有很多好處?？梢栽黾迎h(huán)境或冷卻溶液的環境溫度，而不是降低結溫，同時仍保持相同的原始結溫。就風冷數據中心而言，這可以節省大量成本。
