什么是PCB設計
印刷電路板的布局設計是設計任何電子產品時需要考慮的重要因素。PCB布局的設計師在電子電路設計中起著主要作用。他或她還從特定原理圖中提取 PCB的設計和布局。
PCB設計和布局是一項很棒的技能，需要一些軟件知識。您必須獲得一些知識的軟件包括CAD系統以及其他技術。使用的標準將確保電路板成功轉移到 PCB。這也確保了PCB 制造過程的成功。
為了取得成功，您必須遵循一些指導方針。但是，我們有專家，他們有必要的經驗，可以在沒有任何指導的情況下處理設計。關于PCB生產，有不同的軟件可用。建議選擇大多數參與 PCB 設計的人都喜歡使用的一種。
人們用于 PCB 板設計的軟件包括Cadence Allegro、Altium、PADS 和 Xpedition。其中一些軟件比其他軟件更好地處理這項工作。
10 個 PCB 設計技巧
1. 在進行 PCB 設計之前設置走線的寬度
甚至在您開始布線或鋪設零件之前，您就必須了解您的走線寬度以適應其所需的電流。通常，我們建議將您的走線調整為 0.01 英寸，以用于具有低所需電流的數字和模擬信號。此外，如果您處理的走線可容納高于 0.3 安培的電流，則將走線設置得更寬。

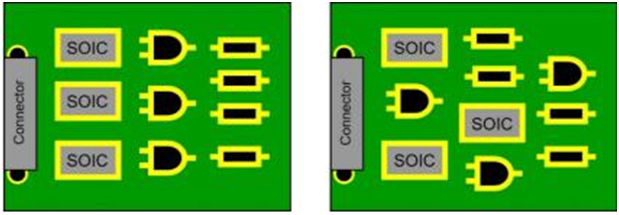

2.小心元件放置
甚至在您開始布線或鋪設零件之前，您就必須了解您的走線寬度以適應其所需的電流。通常，我們建議將您的走線調整為 0.01 英寸，以用于具有低所需電流的數字和模擬信號。此外，如果您處理的走線可容納高于 0.3 安培的電流，則將走線設置得更寬。
3.設置接地層和電源層
我們建議在 PCB 的中間層創建接地層和電源層。放置這些層將使您的電路板更堅固，并確保它不會在元件放置過程中彎曲。
4.考慮電路板中的電磁干擾
由于您可能正在使用高壓 PCB，您必須了解電磁干擾 (EMI)會破壞低電流和電壓控制電路。您可以通過為電源的每一級分離控制接地層和電源接地層來降低EMI效應。如果將接地層放置在疊層之間，請確保放置一條路徑作為阻抗。并且請記住始終首先考慮RF 部分，因?yàn)樗鼣y帶高頻信號，如果你把它放在最后一次，你將沒有足夠的空間來容納它，最終導致你的設計失敗。
5.防止結合無鉛和有鉛元件
還有很多更成熟的部件仍在使用，但沒有無鉛選項。請記住，您可能會被誘使將其中一種與您最新的無鉛組件一起投入使用，請重新考慮。鉛和無鉛零件的熱規格明顯不同，特別是對于RoHS 認證零件。
6.創建正確的絲印標記
我們建議以一種簡單易行的方式識別 PCB 上的部件，以了解使部件放置和方向/方向過程盡可能簡單的方式。例如，包括指導LED 的陰極和陽極引腳在板上放置位置的有用符號。
7.考慮加熱問題
如果您曾經發現電路的性能會隨著時間的推移而下降，那么您可能會了解在某些現成產品中散熱問題可能造成的損失有多大。為了幫助您解決發熱問題，請?jiān)谀碾娐钒迳险业缴嶙罡叩牟考?。發現此信息的有效方法之一是在數據表中查找熱阻額定值并閱讀其支持指南。

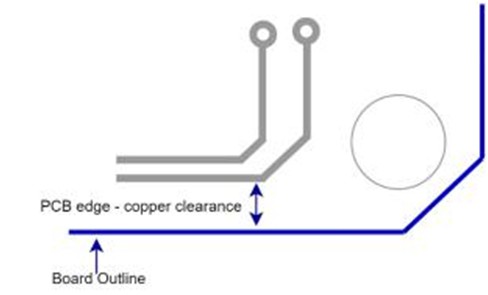

8.在板邊和銅之間留一個間隙
請記住在板邊緣與走線或銅平面之間留出小間隙或間隙。在開始設計過程之前在 DRC 中設置設計規則，例如定義板到邊緣或銅到邊緣的間隙。如果您想設置至少 50 密耳的間隙，應該沒問題。但在確保他們建議的間隙要求之前，請務必仔細檢查您的制造商。
9.請仔細檢查阻焊層
當設計人員錯誤地忽略焊盤之間的阻焊層時，通常會發生這種情況。當設計人員將設置從最初的較大電路板設置為較小的電路板時，這是可能的。當然，現在它們的焊盤孔太大了。無論如何，在任何情況下，當您想將您的電路板設計發送給制造商或供應商時，請仔細檢查所有焊盤之間是否已經有阻焊層。這些技巧將減少腐蝕和橋接的機會。

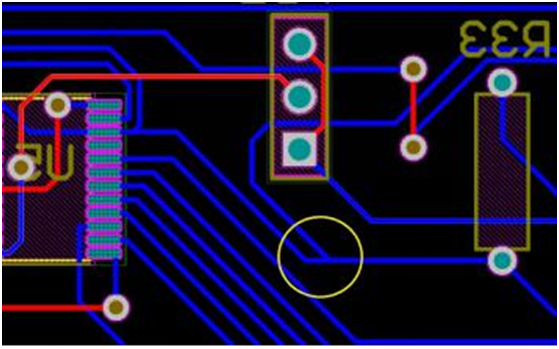

10.請仔細檢查銳角
如今，大多數設計師都了解如何防止在走線中產生銳角。然而，他們?nèi)匀豢梢酝ㄟ^(guò)裂縫錯誤地做到這一點，特別是如果有兩個關節痕跡。為什么這個這么重要？因?yàn)殇J角會促使腐蝕發展，從而破壞銅并使電路出現缺陷。
